安檢門常見尺寸：

2014-04-09 10:27 來源： 思邁奧

安檢門常見尺寸：

外形尺寸：（mm)2220（高） x 820（寬) x 522（深）

通道尺寸：（mm)2000（高） x 700（寬） x 522（深）

Hi-pe金屬探測安檢門的尺寸：
尺寸：2200（高）×660（寬）×720mm（深）

Sma-8000金屬探測安檢門的尺寸：
外型尺寸：2200mm(高)×810mm(寬)×520mm(深)
通道尺寸：2020mm×710mm×500mm

由于：安檢門的尺寸有嚴格的限制。在標準尺寸基礎上誤差不能大于50mm.所以安檢門是不可以定制非標尺寸的。

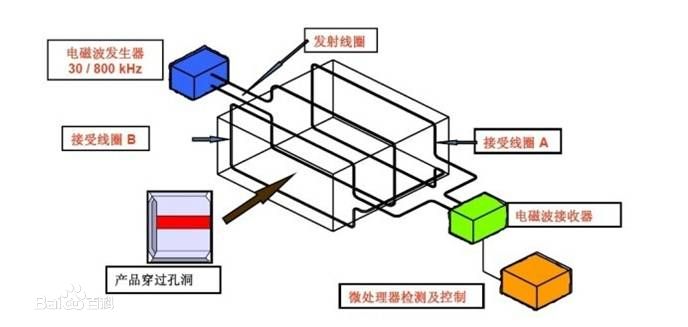

安檢門工作原理：安檢門原理由晶振產生3.5-4.95M的正弦振蕩，由分頻器分頻為7.6K左右正弦波，經三極管與線圈進行功率放大后輸入門板（7區）大線圈進行電磁波發射，由門內1-6區線圈分別進行接收。接收后，將接收到的信號與基準信號進行了比較，發現變化后，改變采集卡輸出電平，CPU在280毫秒內對6個區位采集卡數據進行掃描，判斷金屬所在區位并輸出顯示。


二、結構 1、門板結構：由1個大線圈、6個小線圈、補償線圈及石墨組成。2、機箱結構 安檢門
三、探測時工作流程 CPU探測→一組紅外被擋→檢測各采集卡數據是否變化→報警→檢測另一組紅外→復位重新探測。
